Transporter Skåp
Måttskisser och tekniska detaljer
Här hittar du detaljerade tekniska data och måttskisser över Transporter Skåp, e-Transporter Skåp och Transporter eHybrid.
Fakta om Transporter Skåp
- Större, har högre lastkapacitet (upp till 1,33 ton) och större lastvolym (upp till 9 m³).
- Erbjuds som diesel, laddhybrid (Transporter eHybrid) och helt eldriven (e-Transporter).
- Välj mellan två längder och lägg till 4MOTION fyrhjulsdrift som tillval (ej till laddhybrid).
- Ökad dragvikt på upp till 2,8 ton (diesel)
- Utrustad med modern teknik såsom digital instrumentering och större infotainmentskärm.

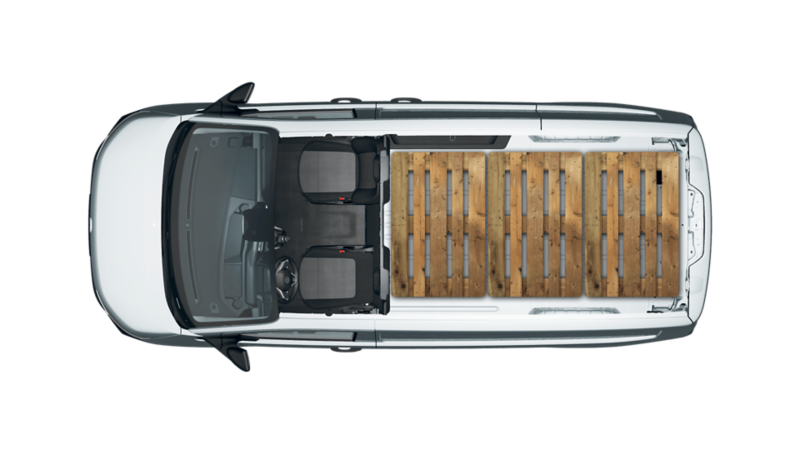

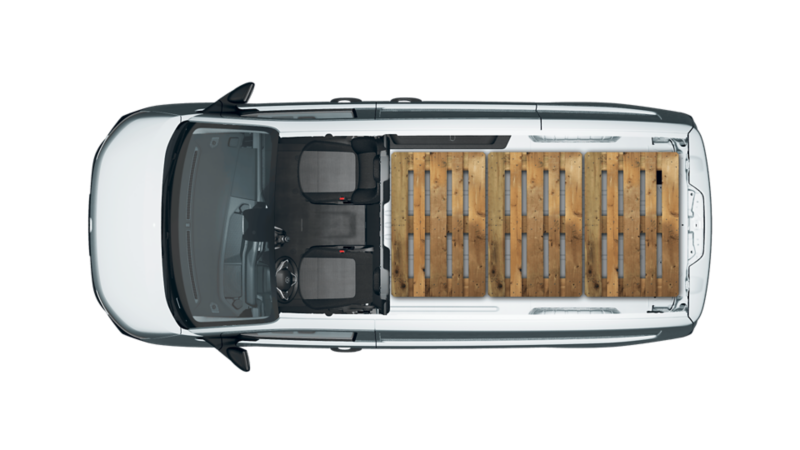

- Lastutrymmet rymmer nu upp till tre Europallar.
Totalvikt, lastvikt, dragvikt
Transporter Skåp (diesel) | e-Transporter | Transporter eHybrid | |
|---|---|---|---|
Totalvikt | L1: 2 800 kg | L1: 3 225 kg | 3 025 kg |
Tjänstevikt med förare | L1: 1 872 kg | L1: 2 231 kg | L1: 2 111 kg |
Max. tågvikt | 5 525 kg | 5 350 kg | 5 025 kg |
Nyttolast | 1 036–708 kg | 1 073–994 kg | 914-867 kg |
Max. dragvikt, bromsad 12% | 2 800 kg | 2 300 kg | 2 300 kg |
Tillåten dragvikt, obromsad | 750 kg | 750 kg | 750 kg |
Släpvagnskopplingens stödlast | 112 kg | 92 kg | 92 kg |
Taklast | 170 kg | 170 kg | 170 kg |
Totalvikt
Transporter Skåp (diesel)
L1: 2 800 kg
L2: 3 025 kg
e-Transporter
L1: 3 225 kg
L2: 3 350
Transporter eHybrid
3 025 kg
Tjänstevikt med förare
Max. tågvikt
Nyttolast
Max. dragvikt, bromsad 12%
Tillåten dragvikt, obromsad
Släpvagnskopplingens stödlast
Taklast
Lastutrymmets mått
Transporter Skåp | Transporter Skåp | |
|---|---|---|
Lastutrymmets längd | 2 602 mm | 3 002 mm |
Lastutrymmets bredd | 1 400 mm | 1 400 mm |
Lastutrymmets höjd | Normal takhöjd: 1 316 mm | Normal takhöjd: 1 316 mm |
Lastvolym | Normaltak: 5,8 m3 | Normaltak: 6,8 m3 |
Lastutrymmets längd
Transporter Skåp
(kort)
2 602 mm
Transporter Skåp
(lång)
3 002 mm
Lastutrymmets bredd
Lastutrymmets höjd
Lastvolym
Exteriöra mått
Transporter Skåp | Transporter Skåp | |
|---|---|---|
Längd inkl dragkrok | 5 184 mm | 5 584 mm |
Längd utan dragkrok | 5 050 mm | 5 450 mm |

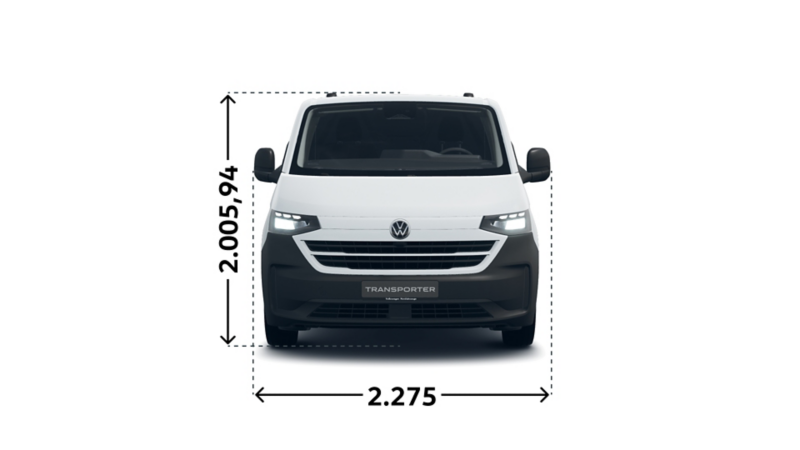

Bredd inkl utfälld spegel | 2 275 mm | 2 275 mm |
Bredd inkl infälld spegel | 2 147 mm | 2 147 mm |
Höjd max (enligt EU-standard) | 1 968,99–2 005,94 mm | 1 998,1–1 965,29 mm |
Främre överhängsvinkel | 16,5° | 17,2° |
Främre överhäng | 958 mm | 958 mm |
Bakre överhängsvinkel | 16,4° | 16,4° |
Bakre överhäng | 992 mm | 992 mm |
Fordonshöjd med öppen baklucka | 2 062–2 017 mm | 2 053–2 015 mm |
Bredd på skjutdörrsöppningen | 1 030 mm | 1 030 mm |
Höjd på skjutdörrsöppningen | 1 301 mm | 1 301 mm |
Höjd på bakluckans öppning | 1 316 mm | 1 316 mm |
Bredd på bakluckans öppning | 1 400 mm | 1 400 mm |
Lastkantshöjd på tomt fordon | 621,41–579,24 mm | 616,92–575,46 mm |
Rampvinkel | 13,1° | 11,7° |
Vändradie | 12,5 – 11,9 m | 13,8 – 13,0 m |
Längd inkl dragkrok
Transporter Skåp
(kort)
5 184 mm
Transporter Skåp
(lång)
5 584 mm
Längd utan dragkrok
Bredd inkl utfälld spegel
Bredd inkl infälld spegel
Höjd max (enligt EU-standard)
Främre överhängsvinkel
Främre överhäng
Bakre överhängsvinkel
Bakre överhäng
Fordonshöjd med öppen baklucka
Bredd på skjutdörrsöppningen
Höjd på skjutdörrsöppningen
Höjd på bakluckans öppning
Bredd på bakluckans öppning
Lastkantshöjd på tomt fordon
Rampvinkel
Vändradie
Måttskisser

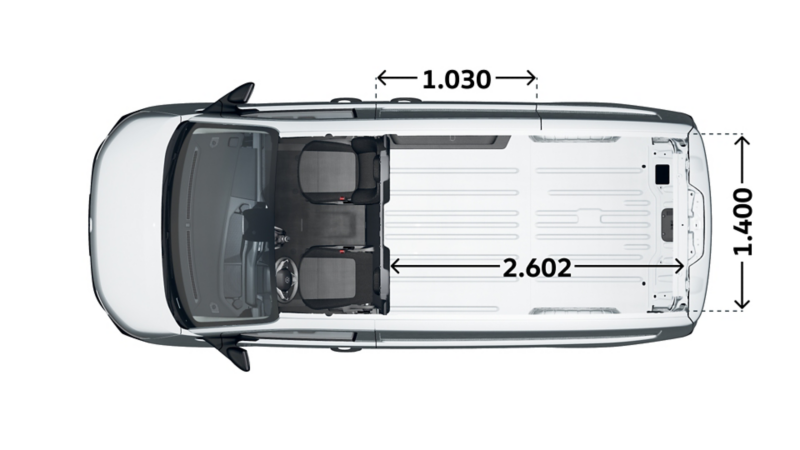

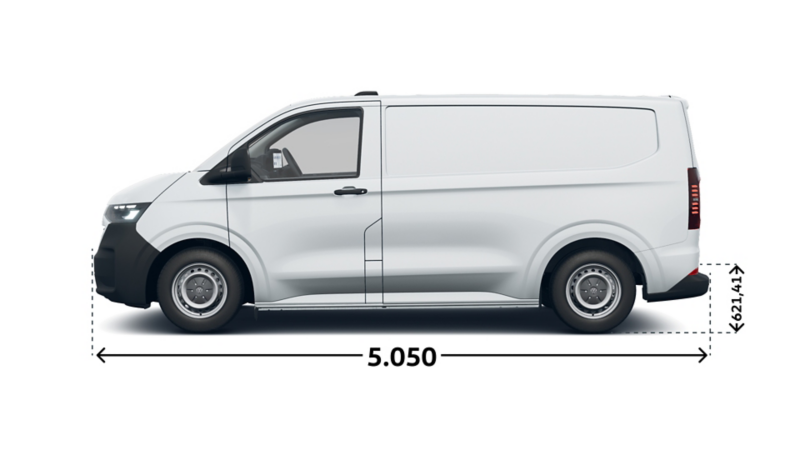

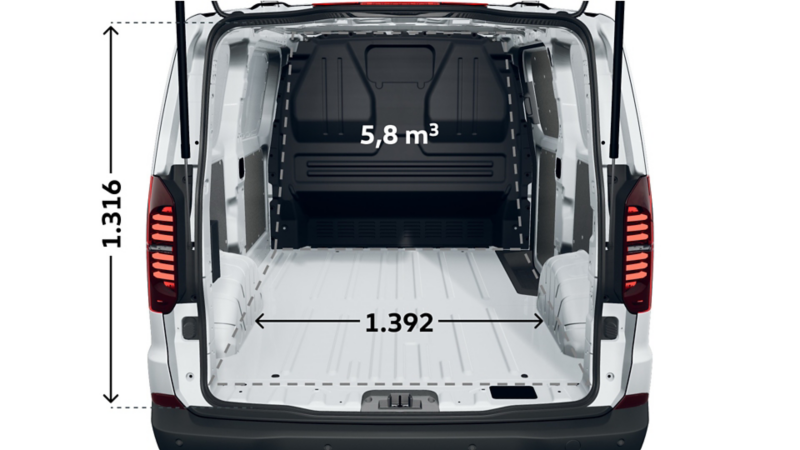

Transporter Skåp, kort
(normal takhöjd)
Lasttröskelhöjd: 621,41 mm
Lasttröskelhöjd: 621,41 mm
Höjd: 1 316 mm
Bredd: 1 392 mm (mellan hjulhusen)
Lastvolym: 5,8 m3
Bredd: 1 400 mm
Djup: 2 602 mm
Skjutdörr: 1 030 mm

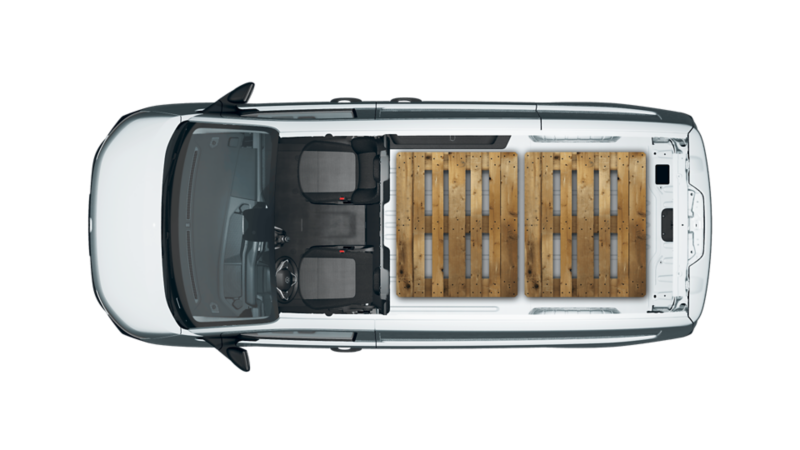

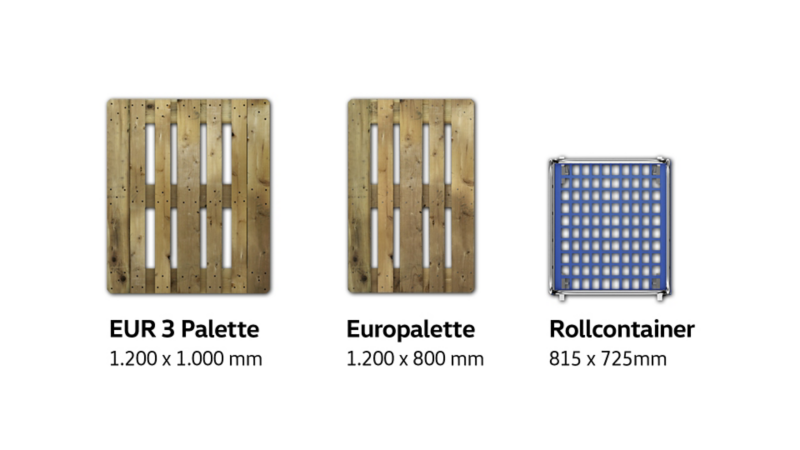

EU-pall: 1 200 mm x 800 mm

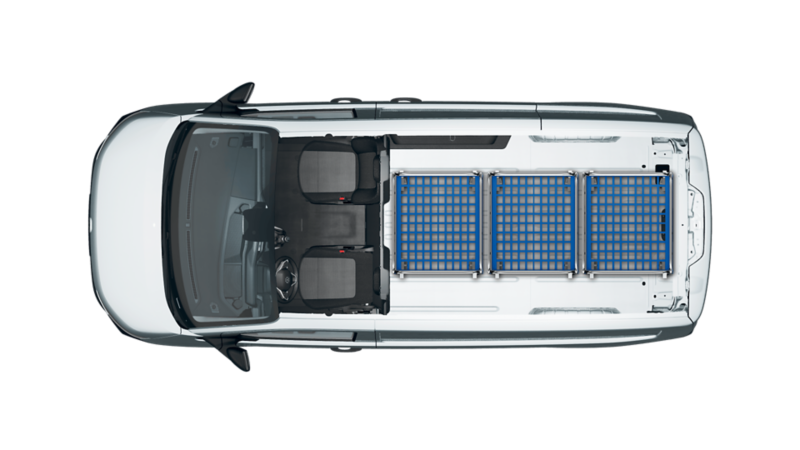

Rullcontainer: 815 mm x 725 mm
Måttskisser

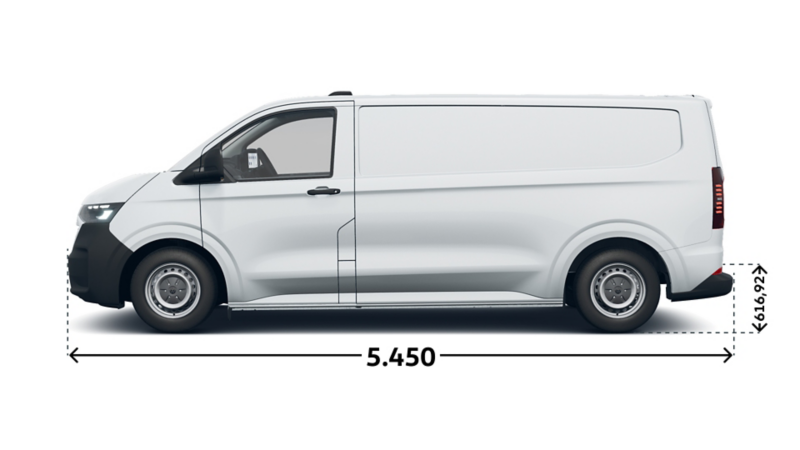

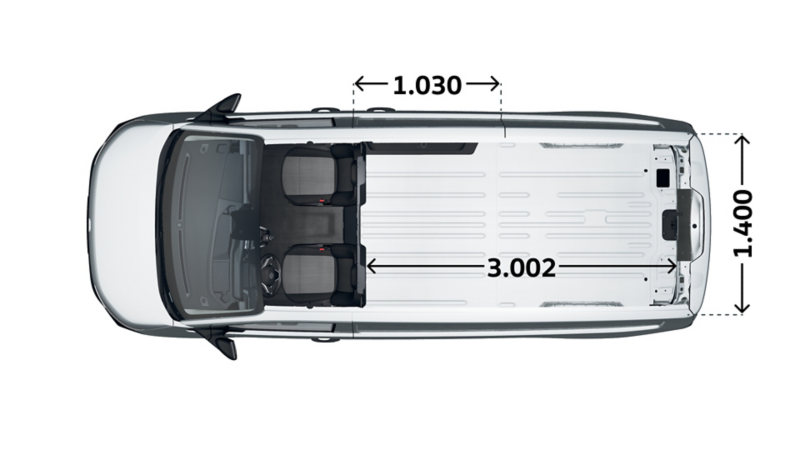

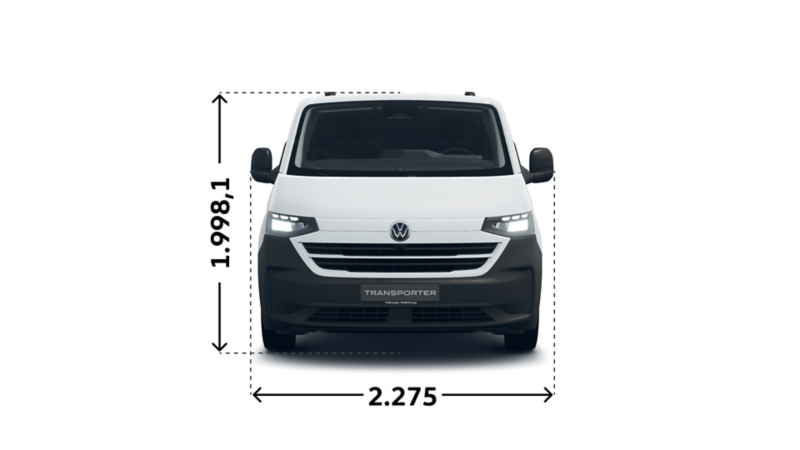

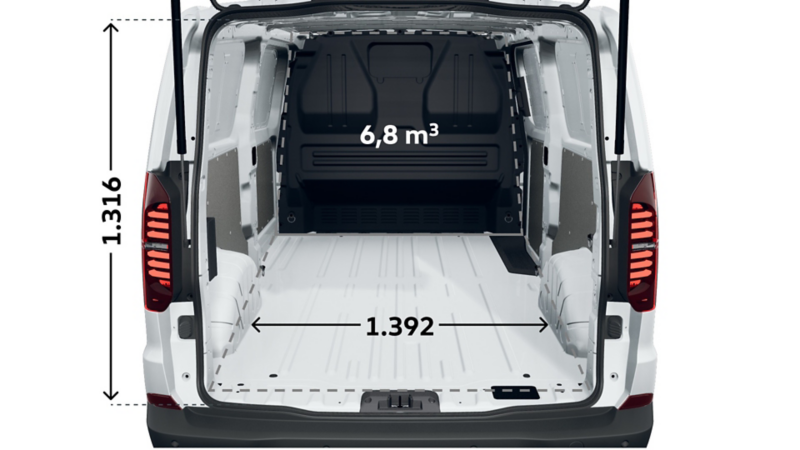

Transporter Skåp, lång
(normal takhöjd)
Bredd: 2 275 mm
Lasttröskelhöjd: 616,92 mm
Höjd: 1 316 mm
Bredd: 1 392 mm (mellan hjulhusen)
Lastvolym: 6,8 m3
Bredd: 1 400 mm
Djup: 3 002 mm
Skjutdörr: 1 030 mm
