Crafter Skåp
Måttskisser och tekniska detaljer
Crafter Skåp är mycket flexibel och anpassningsbar. Du kan välja mellan flera olika längder och höjder för att den ska passa din verksamhet som allra bäst. Här hittar du mått och specifikationer och i Bygg din bil finns ännu mer detaljerad information.
Önskar du offert eller rådgivning? Skicka in en intresseanmälan
Versioner
Se teknisk data och måttskisser

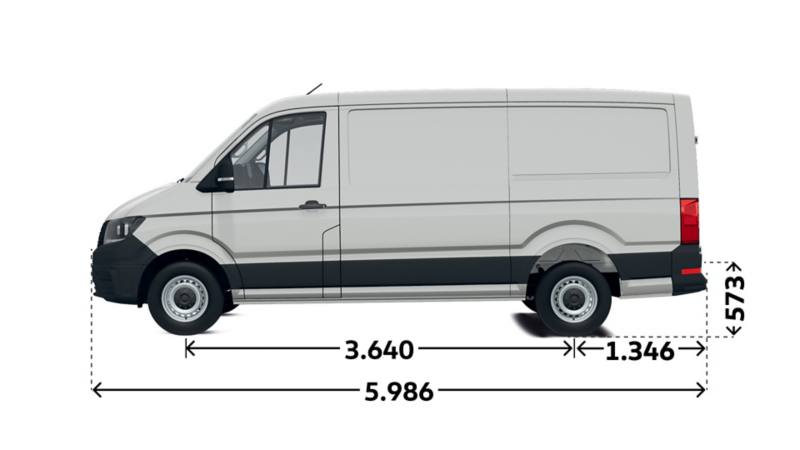

- L3H2 – Kort axelavstånd med normalhögt tak (Compact Edition)
L3H2 – Compact Edition
Kort axelavstånd med normalhögt tak
Bredd: 2 040 mm
Axelavstånd: 3 640 mm
Överhäng: 1 346 mm
Lasttröskelhöjd: 573 mm
OBS! 4MOTION fyrhjulsdrift ökar lasttröskelhöjden med 100 mm.
Volym: 9,9 m3
Höjd: 1 726 mm
Bredd mellan hjulhusen: 1 380 mm
OBS! 4MOTION fyrhjulsdrift reducerar lasthöjden med 100 mm.
Max. djup: 3 390 mm (vid golv)
Min. djup: 3 201 mm
Skjutdörr: 1 311 mm
Mått och vikter
Crafter Skåp L3H2 (Compact Edition)
Framhjulsdrift (FWD) | 4MOTION fyrhjulsdrift | |
|---|---|---|
Längd x Bredd* x Höjd | 5 986 x 2 040 x 2 355 mm *Utan ytterbackspeglar | 5 986 x 2 040 x 2 355 mm *Utan ytterbackspeglar |
Axelavstånd | 3 640 mm | 3 640 mm |
Lastutrymme, längd* x bredd** x höjd | 3 201/3 390 x 1 380 x 1 726 mm *min/max (vid golvet) | 3 201/3 390 x 1 380 x 1 626 mm *min/max (vid golvet) |
Lastutrymme, volym | 9,9 m3 | 9,3 m3 |
Skjutdörr, bredd x höjd | 1 311 x 1 587 mm | 1 311 x 1 487 mm |
Bakdörrar, bredd x höjd | 1 552 x 1 605 mm | 1 552 x 1 505 mm |
Vändradie | 13,6 m | 13,6 m |
Totalvikt | 3 500 kg Söker du 5 eller 5,5 ton? Läs mer om Crafter Heavy Duty | 3 500 kg Söker du 5 eller 5,5 ton? Läs mer om Crafter Heavy Duty |
Max. lastvikt | 1 216 kg | 1 048 kg |
Max. dragvikt (12% bromsad) | 3 000 kg | 3 000 kg |
Max. taklast | 300 kg | 300 kg |
Längd x Bredd* x Höjd
Framhjulsdrift (FWD)
5 986 x 2 040 x 2 355 mm
*Utan ytterbackspeglar
4MOTION fyrhjulsdrift
5 986 x 2 040 x 2 355 mm
*Utan ytterbackspeglar
Axelavstånd
Lastutrymme, längd* x bredd** x höjd
Lastutrymme, volym
Skjutdörr, bredd x höjd
Bakdörrar, bredd x höjd
Vändradie
Totalvikt
Max. lastvikt
Max. dragvikt (12% bromsad)
Max. taklast

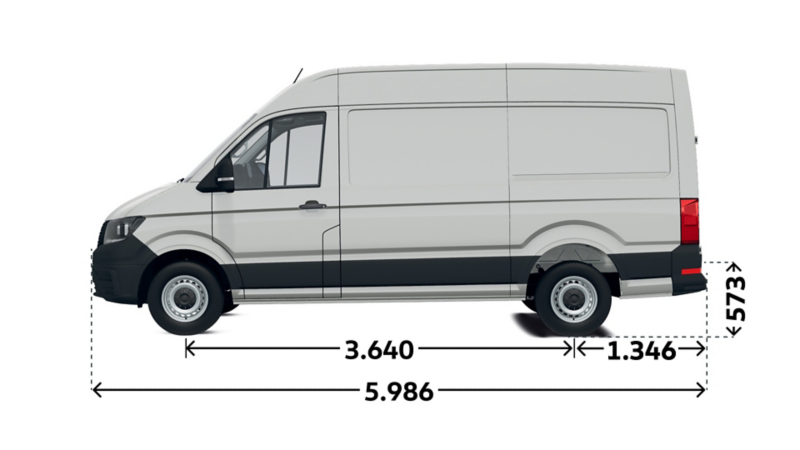

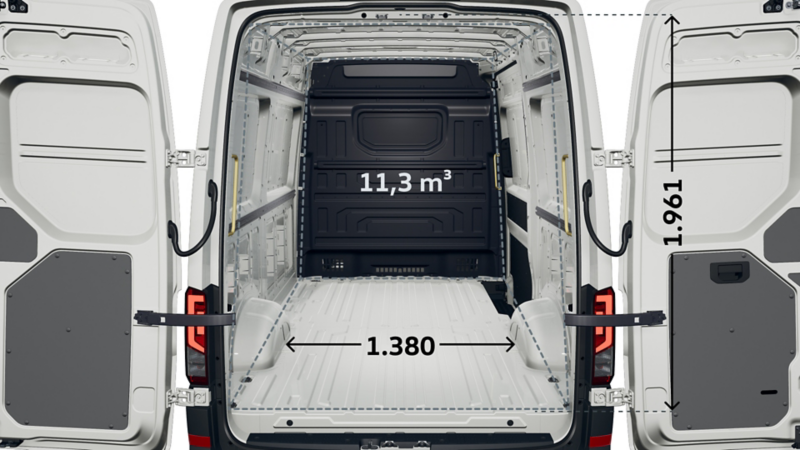

L3H3
Kort axelavstånd med högt tak
Bredd: 2 040 mm
Axelavstånd: 3 640 mm
Överhäng: 1 346 mm
Lasttröskelhöjd: 573 mm
OBS! 4MOTION fyrhjulsdrift ökar lasttröskelhöjden med 100 mm.
Volym: 11,3 m3
Bredd mellan hjulhusen: 1 380 mm
Höjd: 1 961 mm
OBS! 4MOTION fyrhjulsdrift reducerar lasthöjden med 100 mm och därmed även lastvolymen.

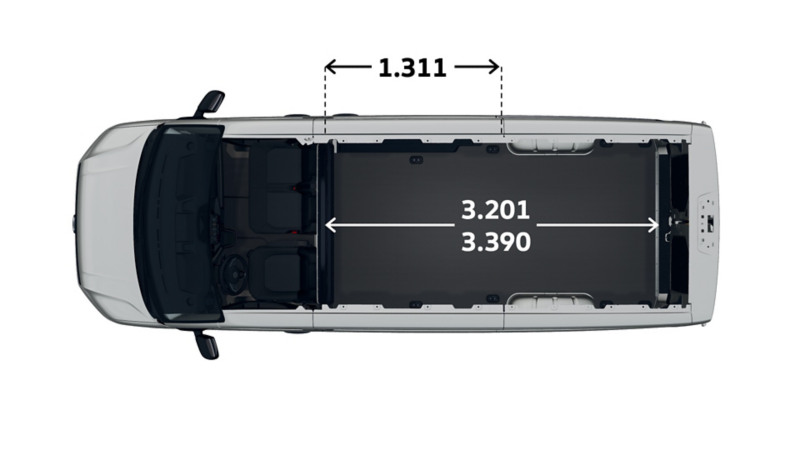

Max. djup: 3 390 mm (vid golv)
Min. djup: 3 201 mm
Skjutdörr: 1 311 mm
Mått och vikter
Crafter Skåp L3H3
Framhjulsdrift (FWD) | 4MOTION fyrhjulsdrift | |
|---|---|---|

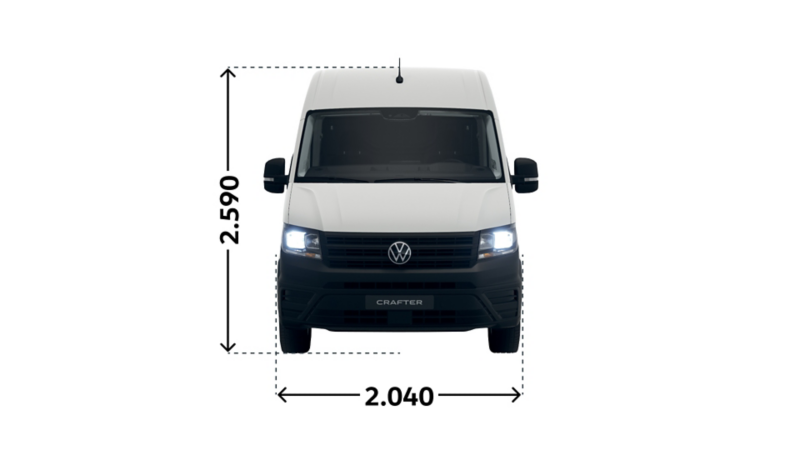

Längd x Bredd* x Höjd | 5 986 x 2 040 x 2 590 mm *Utan ytterbackspeglar | 5 986 x 2 040 x 2 590 mm *Utan ytterbackspeglar |
Axelavstånd | 3 640 mm | 3 640 mm |
Lastutrymme, längd* x bredd** x höjd | 3 201/3 390 x 1 380 x 1 726 mm *min/max (vid golvet) | 3 201/3 390 x 1 380 x 1 861 mm *min/max (vid golvet) |
Lastutrymme, volym | 11,3 m3 | 10,7 m3 |
Skjutdörr, bredd x höjd | 1 311 x 1 822 mm | 1 311 x 1 722 mm |
Bakdörrar, bredd x höjd | 1 552 x 1 840 mm | 1 552 x 1 740 mm |
Vändradie | 13,6 m | 13,6 m |
Totalvikt | 3 500 kg Söker du 5 eller 5,5 ton? Läs mer om Crafter Heavy Duty | 3 500 kg Söker du 5 eller 5,5 ton? Läs mer om Crafter Heavy Duty |
Max. lastvikt | 1 185 kg | 1 017 kg |
Max. dragvikt (12% bromsad) | 3 000 kg | 3 000 kg |
Max. taklast | 150 kg | 150 kg |
Längd x Bredd* x Höjd
Framhjulsdrift (FWD)
5 986 x 2 040 x 2 590 mm
*Utan ytterbackspeglar
4MOTION fyrhjulsdrift
5 986 x 2 040 x 2 590 mm
*Utan ytterbackspeglar
Axelavstånd
Lastutrymme, längd* x bredd** x höjd
Lastutrymme, volym
Skjutdörr, bredd x höjd
Bakdörrar, bredd x höjd
Vändradie
Totalvikt
Max. lastvikt
Max. dragvikt (12% bromsad)
Max. taklast

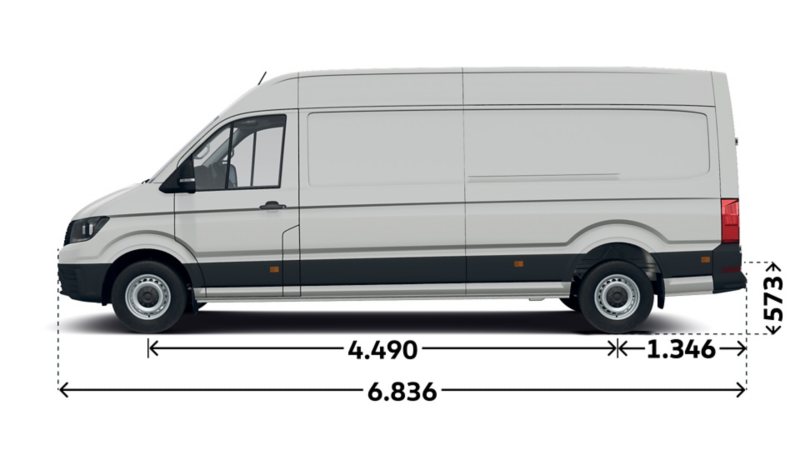

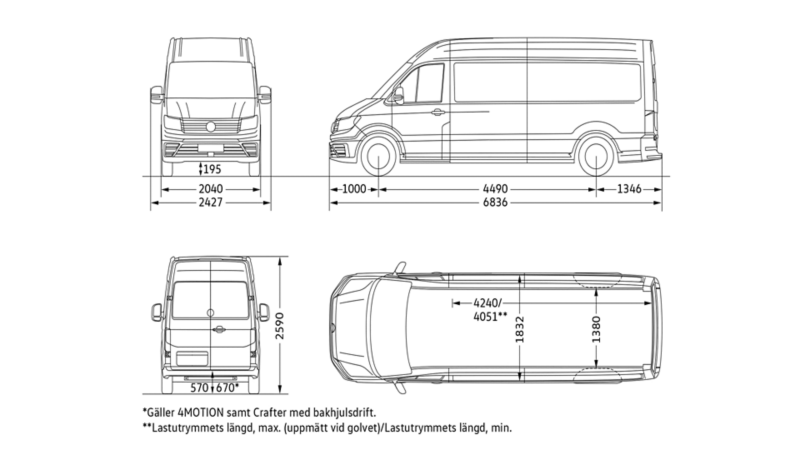

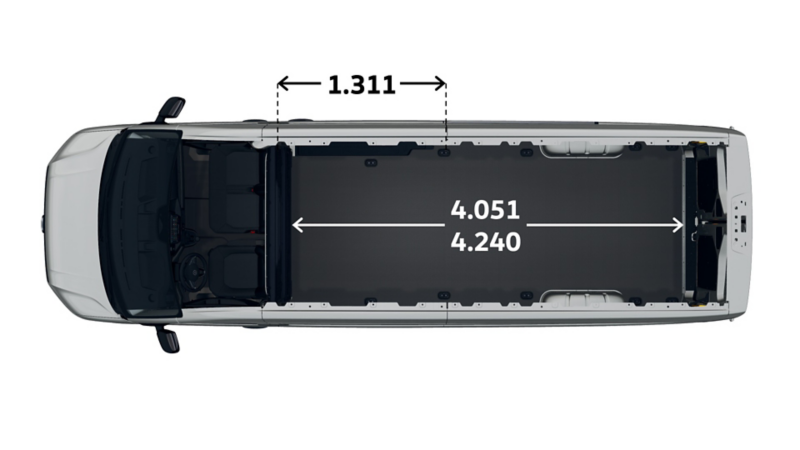

L4H3
Långt axelavstånd med högt tak
Bredd: 2 040 mm
Axelavstånd: 4 490 mm
Överhäng: 1 346 mm
Lasttröskelhöjd: 573 mm
OBS! 4MOTION fyrhjulsdrift ökar lasttröskelhöjden med 100 mm.

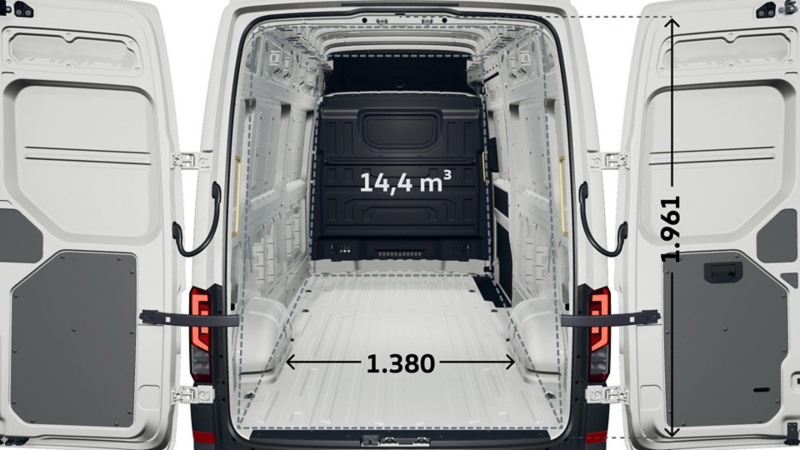

Lastutrymme:
Volym: 14,4 m3
Bredd mellan hjulhusen: 1 380 mm
Höjd: 1 961 mm
OBS! 4MOTION fyrhjulsdrift reducerar lasthöjden med 100 mm och därmed även lastvolymen.
Max. djup: 4 240 mm (vid golv)
Min. djup: 4 051 mm
Skjutdörr: 1 311 mm
Mått och vikter
Crafter Skåp L4H3
Framhjulsdrift (FWD) | 4MOTION fyrhjulsdrift | |
|---|---|---|
Längd x Bredd* x Höjd | 6 836 x 2 040 x 2 590 mm *Utan ytterbackspeglar | 6 836 x 2 040 x 2 590 mm *Utan ytterbackspeglar |
Axelavstånd | 4 490 mm | 4 490 mm |
Lastutrymme, längd* x bredd** x höjd | 4 051/4 240 x 1 380 x 1 961 mm *min/max (vid golvet) | 4 051/4 240 x 1 380 x 1 861 mm *min/max (vid golvet) |
Lastutrymme, volym | 14,4 m3 | 13,6 m3 |
Skjutdörr, bredd x höjd | 1 311 x 1 822 mm | 1 311 x 1 722 mm |
Bakdörrar, bredd x höjd | 1 552 x 1 840 mm | 1 552 x 1 740 mm |
Vändradie | 16,2 m | 16,2 m |
Totalvikt | 3 500 kg Söker du 5 eller 5,5 ton? Läs mer om Crafter Heavy Duty | 3 500 kg Söker du 5 eller 5,5 ton? Läs mer om Crafter Heavy Duty |
Max. lastvikt | 1 049 kg | 895 kg |
Max. dragvikt (12% bromsad) | 3 000 kg | 3 000 kg |
Max. taklast | 150 kg | 150 kg |
Längd x Bredd* x Höjd
Framhjulsdrift (FWD)
6 836 x 2 040 x 2 590 mm
*Utan ytterbackspeglar
4MOTION fyrhjulsdrift
6 836 x 2 040 x 2 590 mm
*Utan ytterbackspeglar
Axelavstånd
Lastutrymme, längd* x bredd** x höjd
Lastutrymme, volym
Skjutdörr, bredd x höjd
Bakdörrar, bredd x höjd
Vändradie
Totalvikt
Max. lastvikt
Max. dragvikt (12% bromsad)
Max. taklast

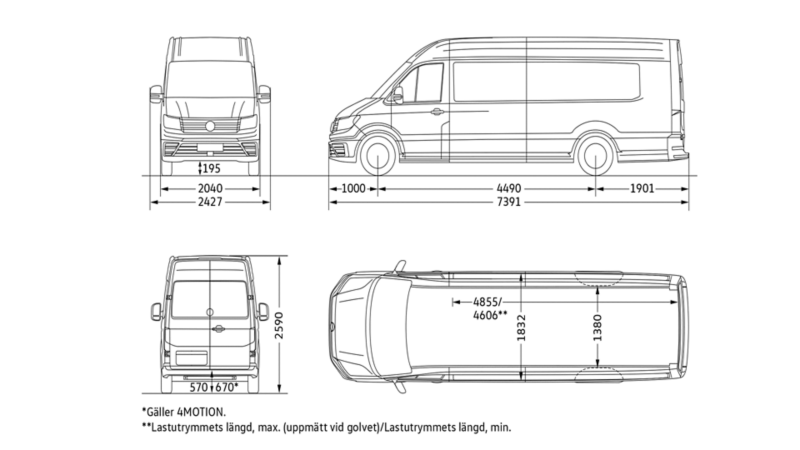

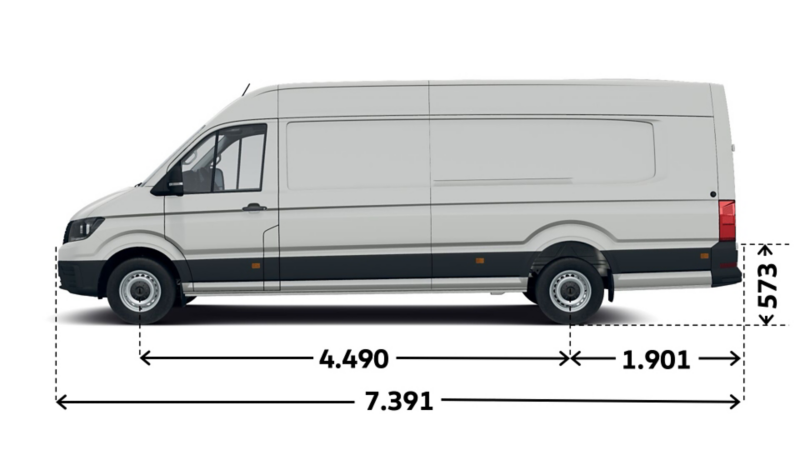

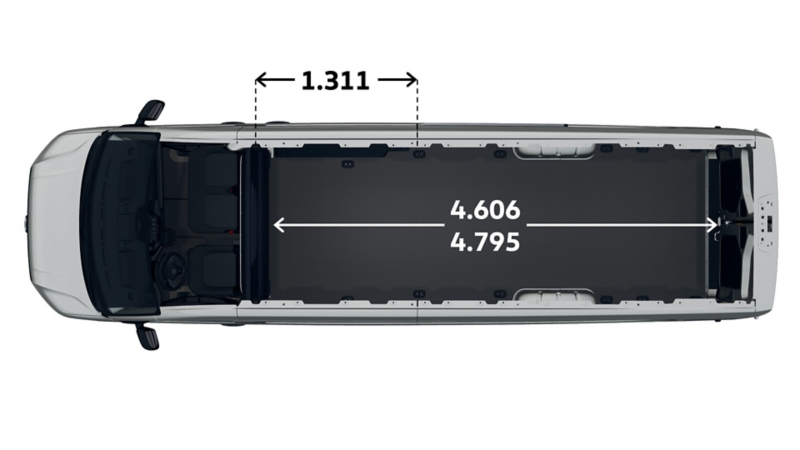

L5H3
Långt axelavstånd med överhäng och högt tak
Bredd: 2 040 mm
Axelavstånd: 4 490 mm
Överhäng: 1 901 mm
Lasttröskelhöjd: 573 mm

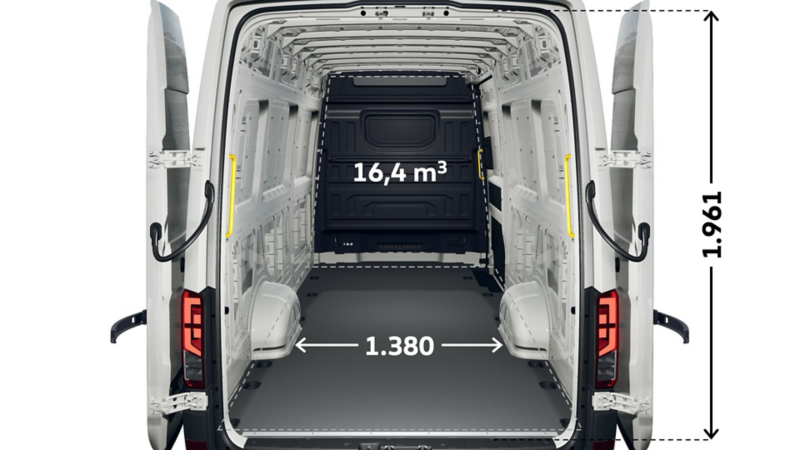

Volym: 16,4 m3
Bredd mellan hjulhusen: 1 380 mm
Höjd: 1 961 mm
Max. djup: 4 795 mm (vid golv)
Min. djup: 4 606 mm
Skjutdörr: 1 311 mm
Mått och vikter
Crafter Skåp L5H3
Framhjulsdrift (FWD) | |
|---|---|
Längd x Bredd* x Höjd | 7 391 x 2 040 x 2 590 mm *Utan ytterbackspeglar |
Axelavstånd | 4 490 mm |
Lastutrymme, längd* x bredd** x höjd | 4 606/4 795 x 1 380 x 1 961 mm *min/max (vid golvet) |
Lastutrymme, volym | 16,4 m3 |
Skjutdörr, bredd x höjd | 1 311 x 1 822 mm |
Bakdörrar, bredd x höjd | 1 552 x 1 840 mm |
Vändradie | 16,2 m |
Totalvikt | 3 500 kg Söker du 5 eller 5,5 ton? Läs mer om Crafter Heavy Duty |
Max. lastvikt | 957 kg |
Max. dragvikt (12% bromsad) | 3 000 kg |
Max. taklast | 150 kg |
Längd x Bredd* x Höjd
Framhjulsdrift (FWD)
7 391 x 2 040 x 2 590 mm
*Utan ytterbackspeglar
Axelavstånd
Lastutrymme, längd* x bredd** x höjd
Lastutrymme, volym
Skjutdörr, bredd x höjd
Bakdörrar, bredd x höjd
Vändradie
Totalvikt
Max. lastvikt
Max. dragvikt (12% bromsad)
Max. taklast

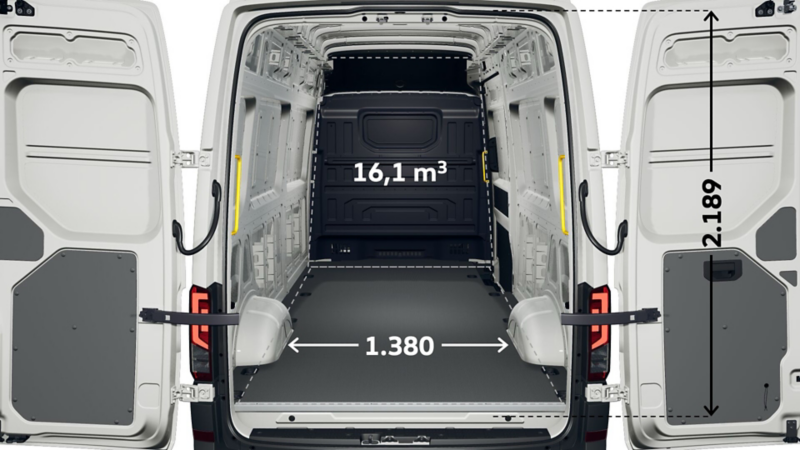

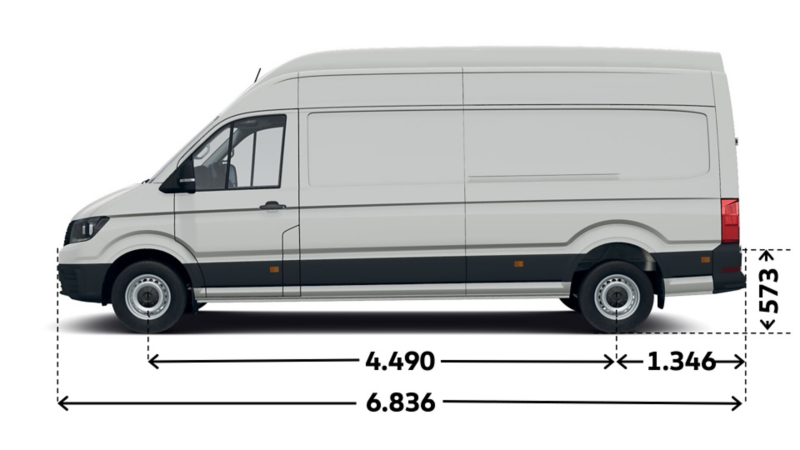

L4H4
Långt axelavstånd och extrahögt tak
Bredd: 2 040 mm
Total längd: 6 836 mm
Axelavstånd: 4 490 mm
Överhäng: 1 346 mm
Lasttröskelhöjd: 573 mm
OBS! 4MOTION fyrhjulsdrift ökar lasttröskelhöjden med 100 mm.
Max. djup: 4 240 mm (vid golv)
Min. djup: 4 051 mm
Skjutdörr: 1 311 mm
Volym: 16,1 m3
Bredd mellan hjulhusen: 1 380 mm
Höjd: 2.189 mm
OBS! 4MOTION fyrhjulsdrift reducerar lasthöjden med 100 mm och därmed även lastvolymen.
Mått och vikter
Crafter Skåp L4H4
Framhjulsdrift (FWD) | 4MOTION fyrhjulsdrift | |
|---|---|---|
Längd x Bredd* x Höjd | 6 836 x 2 040 x 2 798 mm *Utan ytterbackspeglar | 6 836 x 2 040 x 2 798 mm *Utan ytterbackspeglar |
Axelavstånd | 4 490 mm | 4 490 mm |
Lastutrymme, längd* x bredd** x höjd | 4 051/4 240 x 1 380 x 2 189 mm *min/max (vid golvet) | 4 051/4 240 x 1 380 x 2 089 mm *min/max (vid golvet) |
Lastutrymme, volym | 16,1 m3 | 15,3 m3 |
Skjutdörr, bredd x höjd | 1 311 x 1 822 mm | 1 311 x 1 722 mm |
Bakdörrar, bredd x höjd | 1 552 x 1 840 mm | 1 552 x 1 740 mm |
Vändradie | 16,2 m | 16,2 m |
Totalvikt | 3 500 kg Söker du 5 eller 5,5 ton? Läs mer om Crafter Heavy Duty | 3 500 kg Söker du 5 eller 5,5 ton? Läs mer om Crafter Heavy Duty |
Max. lastvikt | 1 004 kg | 850 kg |
Max. dragvikt (12% bromsad) | 3 000 kg | 3 000 kg |
Max. taklast | 0 kg | 0 kg |
Längd x Bredd* x Höjd
Framhjulsdrift (FWD)
6 836 x 2 040 x 2 798 mm
*Utan ytterbackspeglar
4MOTION fyrhjulsdrift
6 836 x 2 040 x 2 798 mm
*Utan ytterbackspeglar
Axelavstånd
Lastutrymme, längd* x bredd** x höjd
Lastutrymme, volym
Skjutdörr, bredd x höjd
Bakdörrar, bredd x höjd
Vändradie
Totalvikt
Max. lastvikt
Max. dragvikt (12% bromsad)
Max. taklast

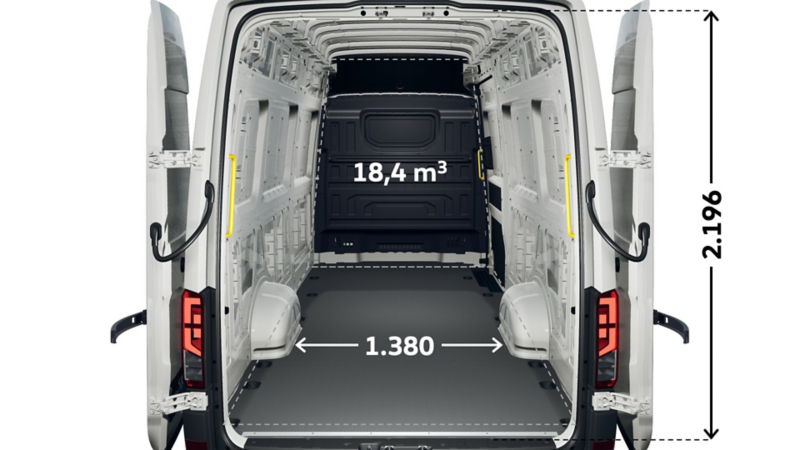

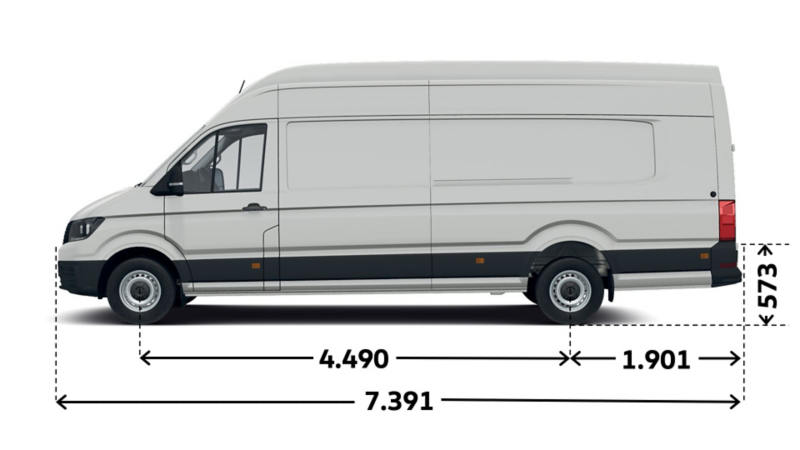

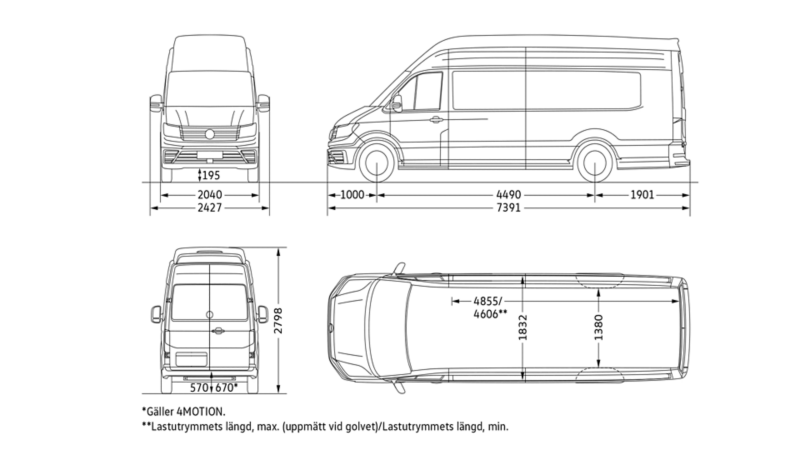

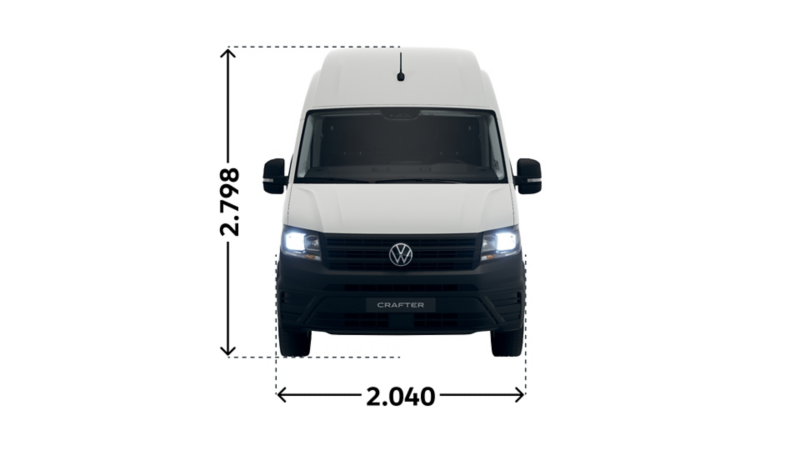

L5H4
Långt axelavstånd med överhäng och extrahögt tak
Bredd: 2 040 mm
Axelavstånd: 4 490 mm
Överhäng: 1 901 mm
Lasttröskelhöjd: 573 mm
Max. djup: 4 795 mm (vid golv)
Min. djup: 4 606 mm
Skjutdörr: 1 311 mm
Volym: 18,4 m3
Bredd mellan hjulhusen: 1 380 mm
Höjd: 2.196 mm
Mått och vikter
Crafter Skåp L5H4
Framhjulsdrift (FWD) | |
|---|---|
Längd x Bredd* x Höjd | 7 391 x 2 040 x 2 798 mm *Utan ytterbackspeglar |
Axelavstånd | 4 490 mm |
Lastutrymme, längd* x bredd** x höjd | 4 606/4 795 x 1 380 x 2 196 mm *min/max (vid golvet) |
Lastutrymme, volym | 18,4 m3 |
Skjutdörr, bredd x höjd | 1 311 x 1 822 mm |
Bakdörrar, bredd x höjd | 1 552 x 1 840 mm |
Vändradie | 16,2 m |
Totalvikt | 3 500 kg Söker du 5 eller 5,5 ton? Läs mer om Crafter Heavy Duty |
Max. lastvikt | 912 kg |
Max. dragvikt (12% bromsad) | 3 000 kg |
Max. taklast | 0 kg |
Längd x Bredd* x Höjd
Framhjulsdrift (FWD)
7 391 x 2 040 x 2 798 mm
*Utan ytterbackspeglar
Axelavstånd
Lastutrymme, längd* x bredd** x höjd
Lastutrymme, volym
Skjutdörr, bredd x höjd
Bakdörrar, bredd x höjd
Vändradie
Totalvikt
Max. lastvikt
Max. dragvikt (12% bromsad)
Max. taklast
